充電站需要多大變壓器和電纜？

充電站需要多大變壓器和電纜？

      1.變壓器

      變壓器是連接高壓電源與充電樁的重要媒介，是為了能夠將電壓轉換給充電樁，為充電車輛服務的重要組成部分。常見規格有：630KVA、800KVA、1000KVA、1250KVA等。常見類型有：油變型、干變型等。

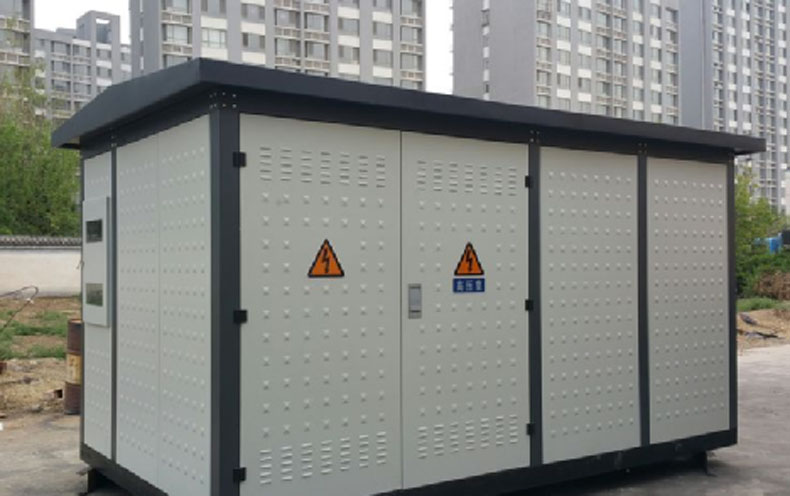

      不同的變壓器能夠應對不同地區的政策要求，例如在北京市政策要求使用干變型箱變、廈門市政策要求箱式變壓器使用低于800KVA的規格等。根據地區要求選擇合適的箱式變壓器。不同款型的箱式變壓器會有多種多樣樣的配置元件，如斷路器、負荷開關、電流電壓互感器等，相互配合而來保證充電的安全與效率。

      選擇多大容量的變壓器，可通過如下公式計算：

      充電站所需總負荷=充電樁總輸出功率/平均效率/線路及無功損耗系數*充電機同時利用系數效率(平均效率 0.9, 線路及無功損耗系數0.9，充電機同時利用系數效率0.85）。

      舉例：一個充電站有10臺充電樁，每臺樁是120KW，那需要多大的變壓器？

      計算：充電站所需總負荷=（10*120）/ 0.9/0.9*0.85=1259KVA

      結論：配置1臺不低于1259 KVA 的干式非晶變壓器，采用 DYn11 接線方式就可。

      2.電纜

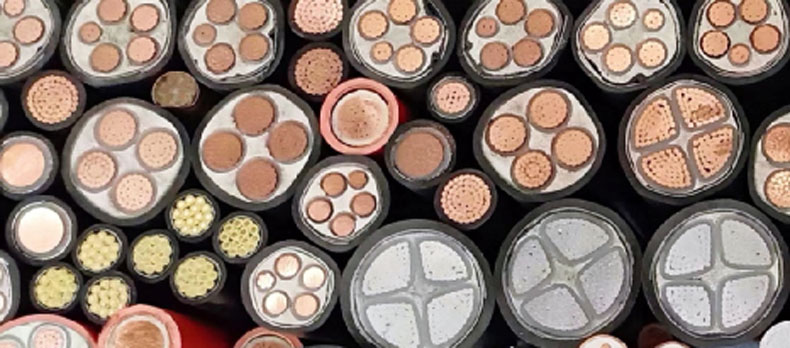

      電纜作為高壓引入箱式變壓器的媒介，同樣是充電樁與箱變之間的唯一連接方式。因此，線纜的型號就尤為重要，高壓接入和低壓走線都有著不同的電纜型號去做著傳遞電能的工作，為充電車輛補充電源服務。

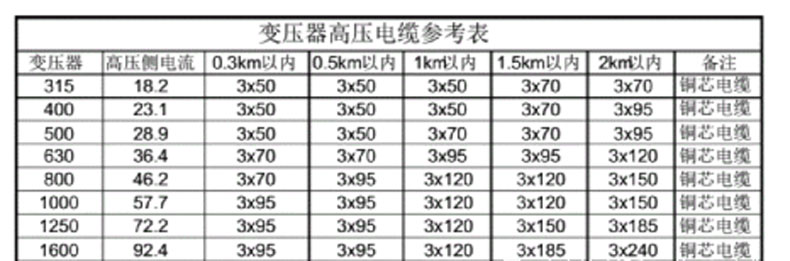

      不同的充電機所使用的電纜差別很大，不僅僅是電纜的傳送能力，還有電纜的價格也會截然不同，在不同的機械設備的組合下，電纜的匹配也會是投資成本里最顯而易見的一筆輸出之一，電纜的價格方面會根據市場波動而定。電纜不能隨意配備，不僅僅是為了保證充電機的正常輸出，也是為了場站的安全考慮。合理的匹配才能帶來高效的工作環境和安全長久的充電場站。以下是高壓進線需要電纜的參照表：

（備注：3*50是3根50mm的銅線）

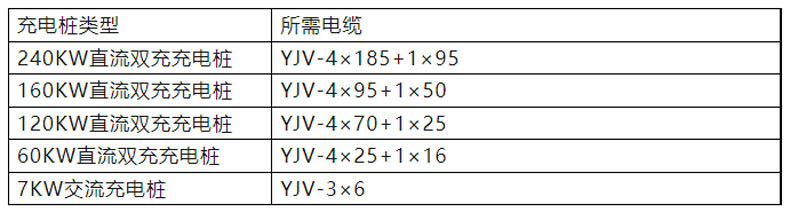

      而從變壓器到充電樁的需要多大電纜需根據充電樁的所需要電流計算需要的電纜，這里直接列出充電樁常用的電纜如下：
